系统简介：

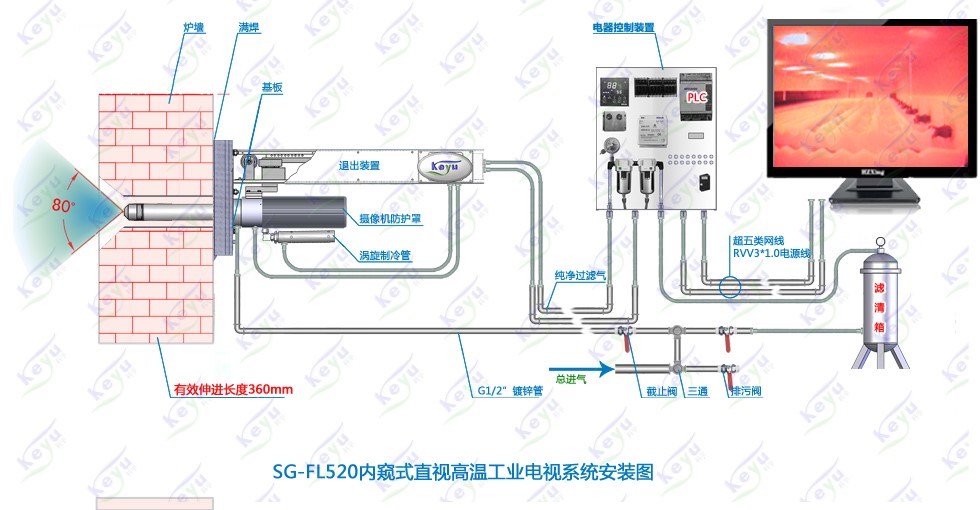

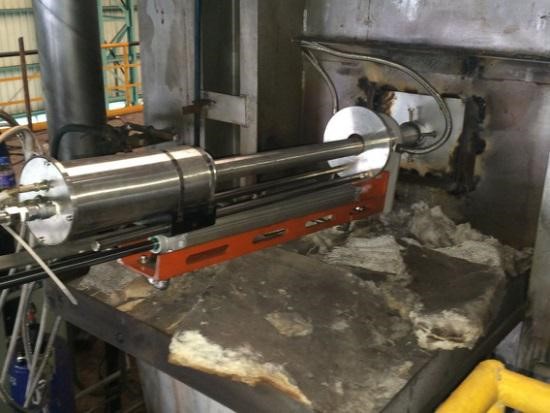

　　转底炉高温红外监控系统运用于转底炉高温环境，采用微气量保护方式, 集视频技术、机电控制技术及传感技术为一体的特种闭路电视设备。该设备可安装在入料口处，也可安装在炉中及出料口处。该设备将摄像镜头直接伸入炉内观察炉内铁矿粉的运行、火焰形状等状况，操作员可根据工况随时调整操作参数，既能实时监控转底炉工作状况，对提高工作效率，节约能源，改善产品质量，又能改善工作环境，降低劳动强度，更便于实现集中调度及生产过程的自动化，对于回转窑的安全、经济运行有着重要的意义。

　　技术特点：

　　本由于探头罩内层装有摄像机及镜头，因而对防护罩的保护要求更高。设备采用专利设计的探头防护罩，应用双重冷却技术，能够长时间应对各种恶劣环境。

　　采用自动光圈的高温针孔镜头，提高镜头对炉内照度变化下的敏感度；镜头端面采用蓝宝石制成，能耐600℃高温，即使在意外情况下，也不致于烧坏镜头。

　　镜头能自由伸缩炉内进行自由视觉观察；为了减少转底炉热损耗，节约能源，在炉壁内安装耐高温陶瓷管，尽量减少炉壁开孔尺寸。

　　传动部分采用高精密金属导轨传动，同时采用带自锁电机作为动力，使设备伸进退出平稳可靠。

　　控制系统采用了PLC控制，预设适合各类现场总线接口,具备与 FCSDCS系统的通讯控制功能。提高了系统的可操作性和可联网性，用户可根据工艺要求自由编程。

　　温度控制采用数字显示设置方式，可预先设置温控的上下限，实现超温报警。

　　设备在非正常状态下具有自我保护功能。

　　配置
